如何看气动符号图——气动符号识别技巧

气动符号图可以表示各种气动元件，是各类气动元件的抽象和概括。气动回路图中，气动符号必不可少。

认识气动符号图对看懂气动回路，理解气动元件原理，正确使用气动元件等都有很大的好处！

例如，SMC的压力检测阀XT92-51-X2，是一个连接通口较多、功能较多的气动控制元件，外形图如下：有2个P口、一个EA口和一个EB口，还有一个A口和一个B口。如不看气动符号图，你是否知道如何应用？如何连接？

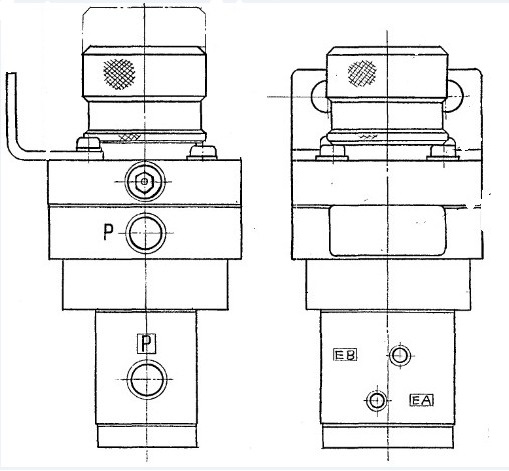

SMC压力检测阀XT92-51-X2外形图

下图是SMC的压力检测阀XT92-51-X2的气动符号图，如能看懂这个气动符号图，连接、使用以及对理解这种控制元件的原理都较为清楚了。

SMC压力检测阀XT92-51-X2气动符号图



以下是关于气动阀部分的气动符号图识别技巧（气动在线原创，如需转载，请保留链接）：

• 几位阀数方框

数数气动符号图中有几个方框，有几个方框就是几位阀。一般常见的是二位阀和三位阀，即气动符号图最常见的就是2个方框或者3个方框。也有4位阀，但不常见，一般是2个两位三通阀组合在一起用，形成所谓的“四位双三通阀”（如有疑问，请在本文下方留言评论，气动专家将会第一时间为您解答）



例如，上图所示的气动元件有2个方框（红色线条部分表示），因此，可以看做是2位阀。关于几位阀的概念详细解释，请参考“气动阀的“几位”和“几通”概念详解”



• 几通阀数交叉点数

数数一个方框内有几个交叉点，就是几通阀（方框外部连接的接口数有几个，就表示几“通”）。

例如，上图所示的气动元件，因一个方框内有5个交叉点（红色圆圈圈起的部分），就可以看做是5通阀。

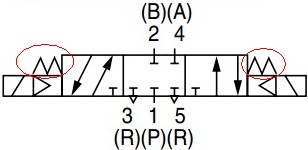

• 先导阀有三角

先导阀在控制端会换一个三角形。

如上图所示，在方框两端是控制部分，分别有两个三角形符号（红色圆圈圈起的部分）。



• 外先导是虚线

控制端的虚线一般都是外部先导气或气控气路。

如上图所示，红色圈起的虚线就表示此阀为外部先导阀。



• 电磁阀一斜线

气动符号图控制端一根斜线表示的是电磁控制，请参见下图红色圈起部分。



• 弹簧复位是折线

折线表示弹簧，如下图红色圈起部分所示，阀两边都有弹簧，是三位阀复位的对中弹簧（复位方式是弹簧+内部先导气复合复位）。



• 斜线加箭头比可调

如下图所示的比例阀气动符号图，上面部分是一个斜线（表示电磁控制），加一个带箭头的斜线（表示可调）



• 阀的状态看控制端

上面是2位阀（因为是2个方框），每个方框代表阀的一个工作状态（气体流动状态），阀到底处于哪个状态？——就看目前是什么控制状态，如果是电磁控制的状态，那么阀的工作状态就看左侧的方框（与控制端靠近的那个方框），如果处于失电，复位状态，则阀的状态就是右侧方框的情况，即2口进气，4口排气。

更多气动符号图相关技巧，请关注气动在线-“气动培训”栏目内容。
